CBN-F500-300系列 双联齿轮泵
双联齿轮泵，是指同一根传动轴带动两个泵的转子旋转，连接在一起用一台电机驱动。泵的吸油口是公共的，压油口各自分开。泵输出的两股流量可单独使用，也可并联使用。
齿轮泵厂家通常把它认为是液压传动提供加压液体的一种液压元件，是液压齿轮泵的一种。液压双联泵的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。
凸轮由电动机带动旋转，当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。
当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。凸轮使柱塞不断地升降，密封容积周期性地减小和增 大，泵就不断吸油和排油。

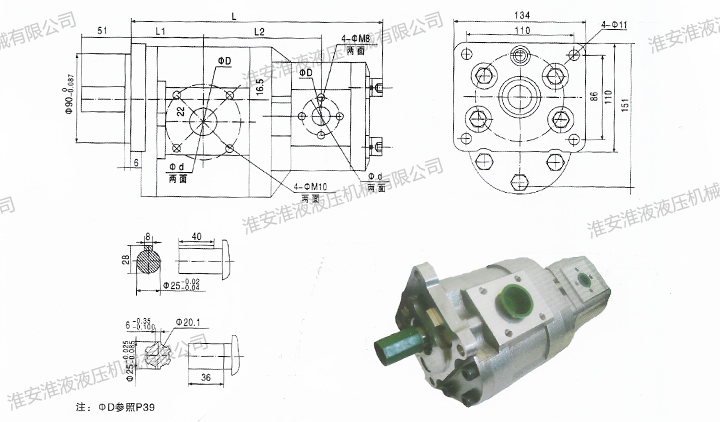

一、液压齿轮泵外形图
三、主要性能参数
| 型号 | 排量 | 压力 | 转速 | 容积效率 | L1 | L2 | L | D | d | |||||
| 额 定 | 最 大 | 最 低 | 额 定 | 最 大 | 前泵 | 后泵 | 进油口 | 出油口 | ||||||
| CBNL-F580/F306BF** | 80/06 | 20/20 | 25/25 | 800 | 2500 | 3000 | 92/91 | 87 | 130 | 275.5 | 76 | 38 | 35/14 | 30/10 |
| CBNL-F580/F310BF** | 80/10 | 133 | 281.5 | 35/18 | 30/14 | |||||||||
| CBNL-F563/F306BF** | 63/06 | 81 | 124 | 263.5 | 30/14 | 26/10 | ||||||||
| CBNL-F563/F310BF** | 63/10 | 127 | 269.5 | 30/18 | 26/14 | |||||||||
| CBNL-F550/F306BF** | 55/06 | 77 | 120 | 255.5 | 30/14 | 26/10 | ||||||||
| CBNL-F550/F310BF** | 55/10 | 123 | 261.5 | 30/18 | 26/14 | |||||||||
| CBNL-F540/F306BF** | 40/06 | 73 | 116 | 247.5 | 30/14 | 26/10 | ||||||||
| CBNL-F540/F310BF** | 40/10 | 119 | 253.5 | 30/18 | 26/14 | |||||||||
| CBNL-F532/F306BF** | 32/06 | 70.5 | 113.5 | 242.5 | 65 | 26/14 | 20/10 | |||||||
| CBNL-F532/F310BF** | 32/10 | 116.5 | 248.5 | 26/18 | 20/14 | |||||||||
| CBNL-F525/F306BF** | 25/06 | 91/91 | 68 | 111 | 237.5 | 26/14 | 20/10 | |||||||
| CBNL-F525/F310BF** | 25/10 | 114 | 243.5 | 26/18 | 20/14 | |||||||||
| CBNL-F520/F306BF** | 20/06 | 66 | 109 | 233.5 | 26/14 | 20/10 | ||||||||
| CBNL-F520/F310BF** | 20/10 | 112 | 239.5 | 26/18 | 20/14 | |||||||||
四、产品细节图
|
|
|
